Product Center

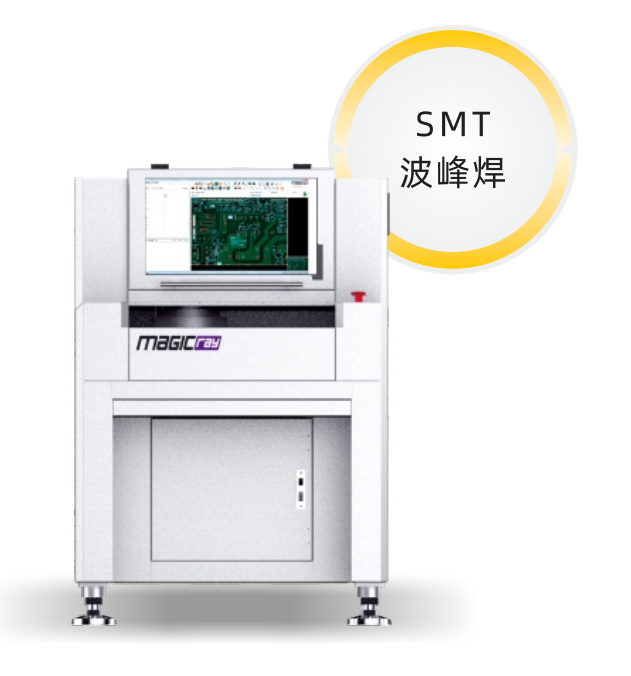

明銳離線式AOI——V8系列 ，適用于SMT及波峰焊的離線檢查 ，擁有行業領先的定位技術及矢量特征檢測算法，能輕松應對PCBA離線檢測 。
設備介紹
產品特點
● 全系采用大理石平臺及遠心鏡頭
● 算法邏輯功能強大，具備SMT、波峰焊及異型元件檢測能力
● 快速編程，一鍵生成插針檢測窗
● 板彎自動補償，可應對柔性板及因高溫變形的電路板
● 豐富的SPC 檢測數據分析，有助于改善并提升工藝品質

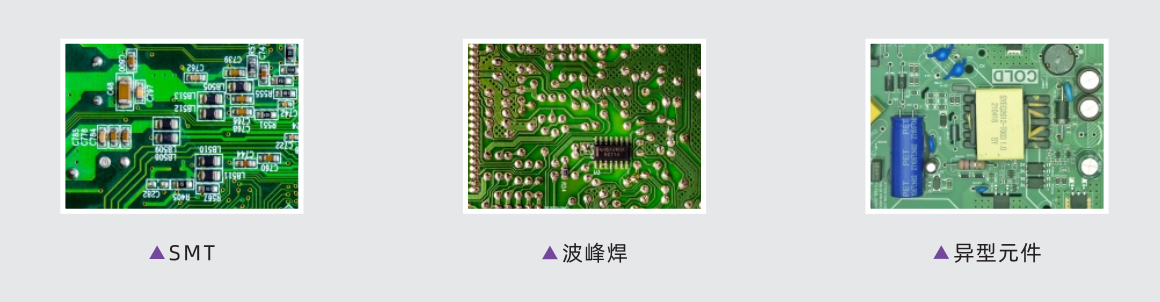

一機多能

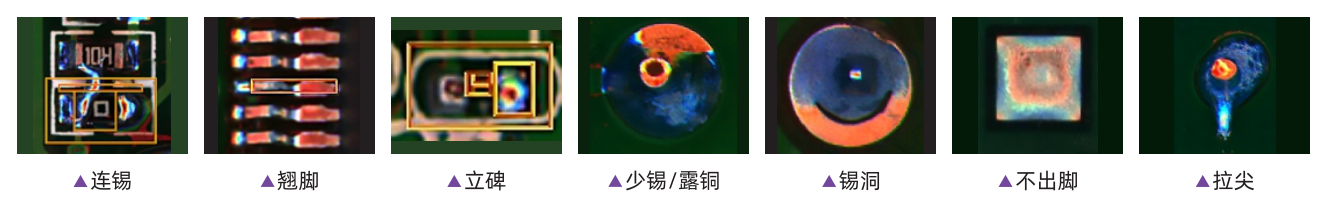

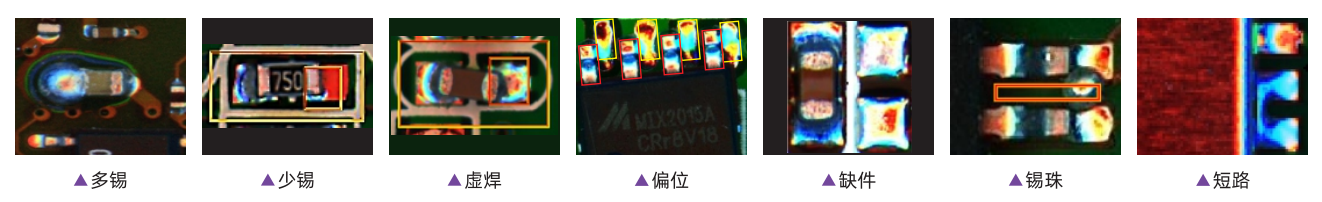

檢測實例
技術優勢
▲ 元件級焊盤定位+ FOV輔助定位技術
● 對于柔性板采用元件級焊盤定位，有效解決板彎變形帶來的誤報及漏報;對非柔性板采用FOV整體
定位，可無視板上絲印、印制線等的干擾，輕松實現焊盤定位，保障檢測準確性;
● 解決無外露焊盤元件(BGA等)或被部分遮擋元件難定位的問題。
▲ 虛焊檢查
在精準定位焊盤的基礎上，利用特征組合算法，能對焊點虛焊進行有效檢出。
▲ 基于焊盤定位技術，檢測參數直接對接IPC標準
檢測標準能與IPC對接，檢測結果有依據。
偏移： IPC-A-610-GClass3 元件焊端偏出焊盤部分超過焊端寬的25%時不可接受。

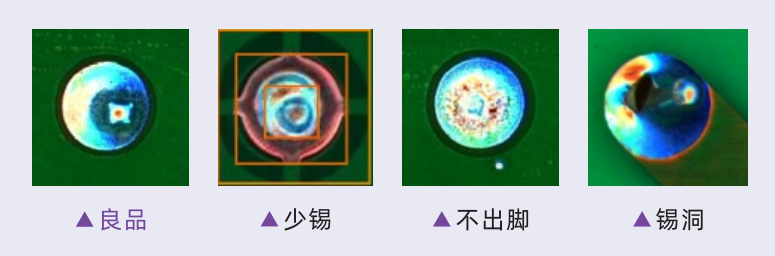

▲ DIP 焊點專用算法
配備手插及機插式DIP 焊點檢測專用算法。
特色功能
■ 強大SPC 豐富的數據圖表，可滿足現場質量追蹤及品質分析的需求。 | ■ 重大不良防呆 有效防止關鍵元件及關鍵不良流出。 | |
■ 輸出整圖 測試結束時輸出整板圖像，包含有元件區及無元件區，滿足 后期質量追溯需求。 |
| ■ 遠程應用 支持遠程復判、離線編程及調試更新。 |
規格參數
設備型號 | V8 | V8XL | |
影像系統 | 相機 | 5MP工業相機 | |
分辨率 | 15μm | ||
FOV | 38*29mm | ||
鏡頭 | 遠心鏡頭 | ||
光源 | 4色環形程控LED光源(RGBW) | ||
運動機構 | X/Y運動 | AC伺服 | |
基臺 | 大理石 | ||
軌道調寬方式 | 手動調整 | ||
夾板方式 | 自動夾板 | ||
硬件配置 | 操作系統 | Win 10 | |
通信方式 | Ethernet,SMEMA | ||
電源 | 單相220V,50/60Hz,2.5A | ||
機器尺寸 | L880*D1171*H1350mm | L1080*D1471*H1370mm | |
重量 | 500kg | 800kg | |
檢查PCB規格 | 尺寸 | 50*50-420*330mm | 50*50-610*510mm |
厚度 | s6.0mm | ||
板重 | s10kg | ||
凈高 | 上凈高25-60mm可調，下凈高80mm | ||
板邊 | 3.0mm | ||
檢查項目 | 元件類 | 錯件，缺件，極性，偏位，翻件，破損，IC彎腳，異物，立碑等 | |
焊錫類 | 缺針、錫洞、無錫、少/多錫、不出腳、虛焊、露銅、錫球、連錫等 | ||
檢查元件 | Chip:0201及以上;LSI:0.3mm間距及以上;其他：異型元件 | ||
檢查速度 | 200-250m5/FOV | ||

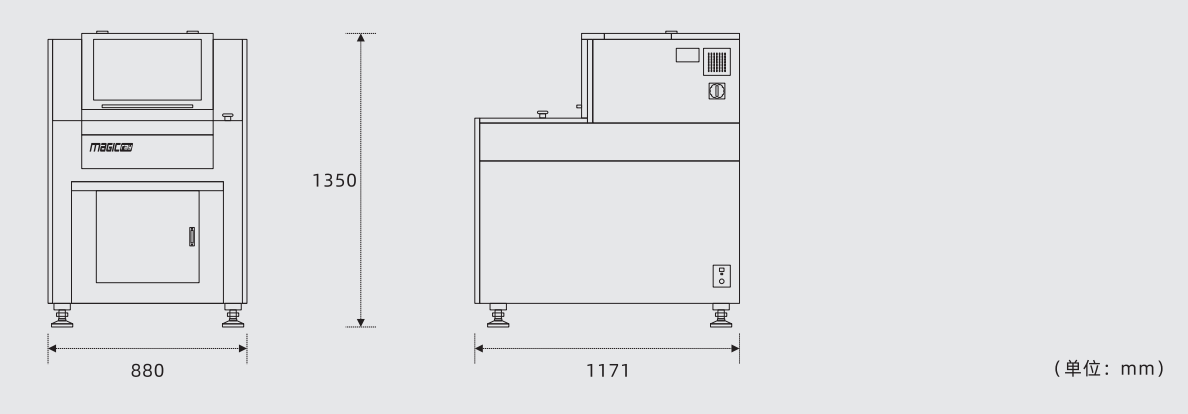

外形尺寸
