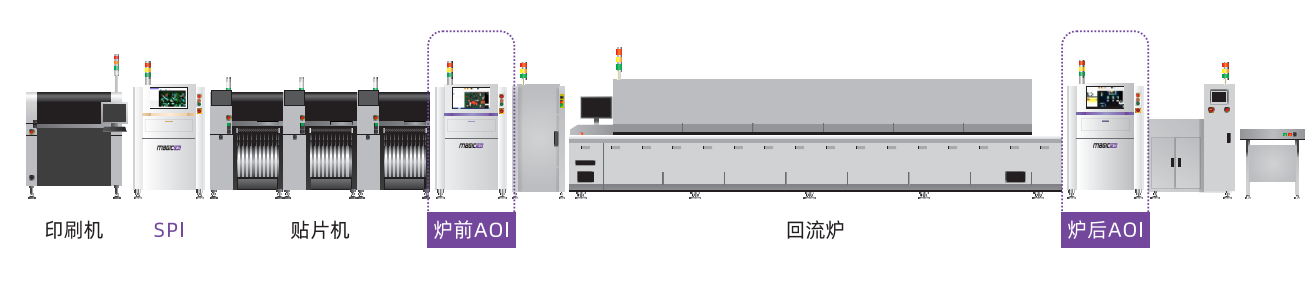

■   三點照合

SPI、爐前AOI、爐后AOI三個設備的連線處理，快速定位

缺陷的根本原因。

■   掃碼自動換線

通過識別PCB 條碼自動調寬并調用程序，無需人工參與，

同時支持MES指令實現。

■   SPC  預警

實時監測產線生產質量，及時反饋異常狀況，防止批量不良流出。

■   重大不良防呆

有效防止關鍵元件及關鍵不良流出。

■   輸出整圖

測試結束時輸出整板圖像，包含有元件區及無元件區，滿足后期質量

追溯需求。

■   分級維修站

一對多的集中復判與集中維修，提高復判效率及返修效率。

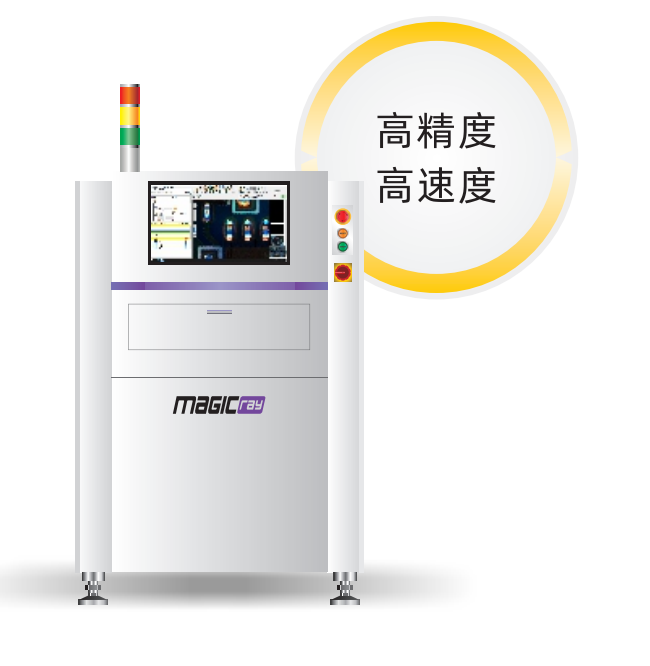

設備型號

V5000(單軌)

V5000D(雙軌)

V5000XL(加大單軌)

V5000DL(加大雙軌)

影像系統

相機

5MP/12MP工業相機

分辨率

5MP相機：15μm、10μm;12MP相機：15μm、12μm、10μm、6.3μm

FOV

37*30mm(5MP,15μm);60*45mm(12MP,15μm)

鏡頭

遠心鏡頭

光源

4色環形程控LED光源(RGBW)

運動機構

X/Y運動

AC伺服

AC伺服雙驅

基臺

大理石

軌道調寬方式

自動調整

軌道型式

皮帶

進板流向

左至右或右至左(出廠前設定)

固定軌

單軌：1軌固定;雙軌：1軌固定(可設1、3或1、4固定)

硬件配置

操作系統

win 10

通信方式

Ethernet,SMEMA

電源

單相220V,50/60Hz,5A

氣壓

0.4-0.6Mpa

軌道高度

900±25mm

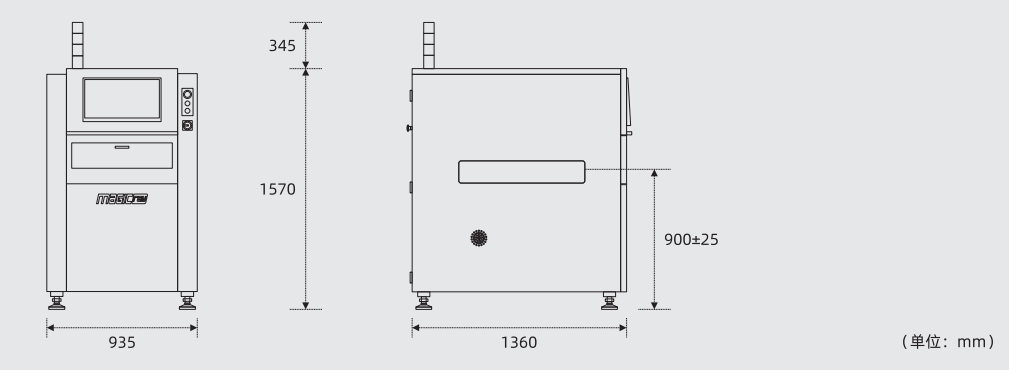

機器尺寸

  L935*D1360*H1570mm(不含燈)

L1125*01360*H1570mm(不含燈)

重量

900kg

950kg

1100kg

1150kg

檢查PCB規格

尺寸

50*60-510*610mm

雙軌啟用：50*60-510*320mm

單軌啟用：50*60-510*580mm

50*80-675*610mm

雙軌啟用：50*80-675*320mm

單軌啟用：50*80-675*560mm

厚度

0.6-6.0mm

板重

s3kg

凈高

上凈高25-60mm可調，下凈高45mm

板邊

3.0mm

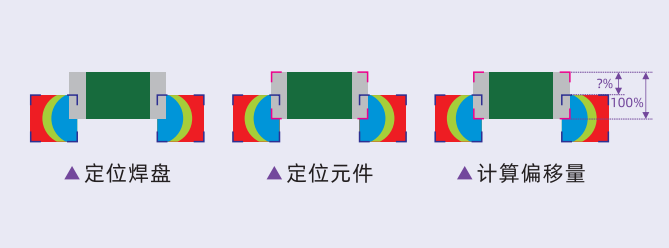

檢查項目

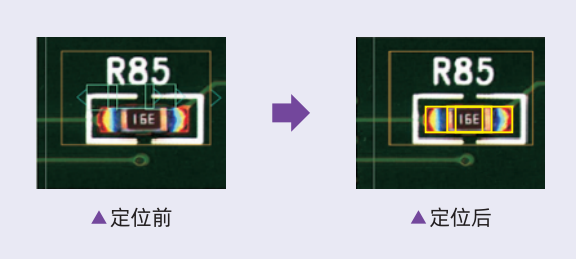

元件類

錯件，缺件，極性，偏位，翻件，破損，IC彎腳，異物，立碑等

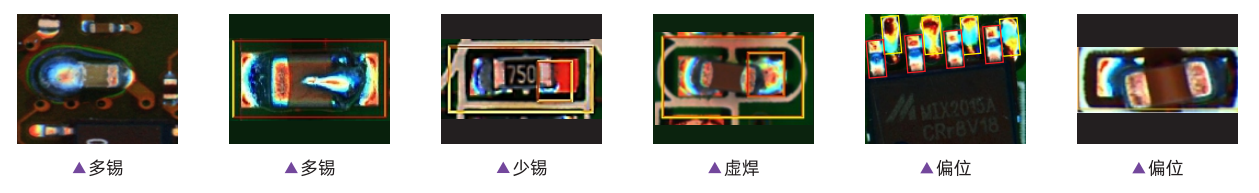

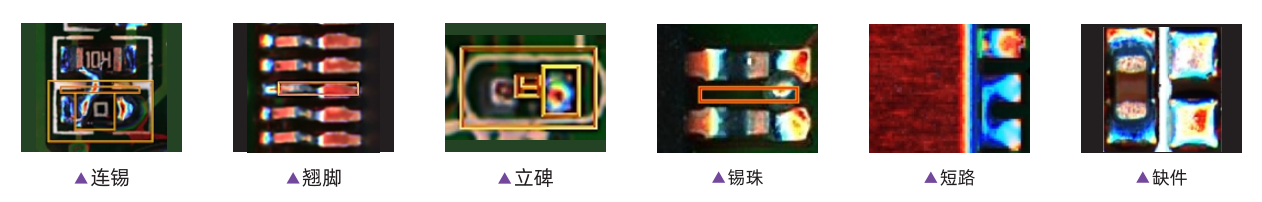

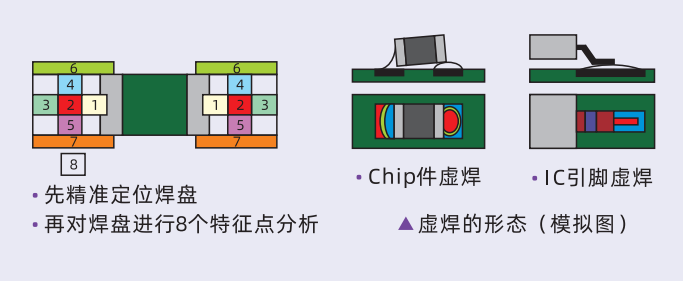

焊錫類

無錫，少/多錫，虛焊，橋接，錫球等

檢查元件

Chip:03015及以上;L5I:0.3mm間距及以上;其他：異型元件

檢查速度

180-200ms/FOv
